Mon horloge soleil

Ingrédients pour ma recette :

- Disque central : un carrelé de noyer de 140 mm de côtés et de 40 mm d'épaisseur

- Branches : 12 carrelés de frêne de longueur 220 mm section 22 x 22 mm

- Points cardinaux (4) : 1 longueur de wengé de 310 mm section 35 x 35 mm

- Points intermédiaires (8) : 1 longueur de padouk de 370 mm section 25 x 25 mm

- 1 mécanisme d'horlogerie quartz (mécanisme renforcé à cause des aiguilles longues)

- 1 jeu d'aiguilles longues avec trotteuse

- 1 jeu supplémentaire d'aiguilles plus étroites

- 1 crochet de suspension

1) A partir d'un carrelé de noyer de 140 mm de côté et de 40 mm d'épaisseur, je chantourne un disque de 120 mm de diamètre, puis je le fixe sur la queue de cochon, le mets au rond, et je profile une belle surface plane à la gouge à creuser de 13. J'arrondi très légèrement le pourtour du disque

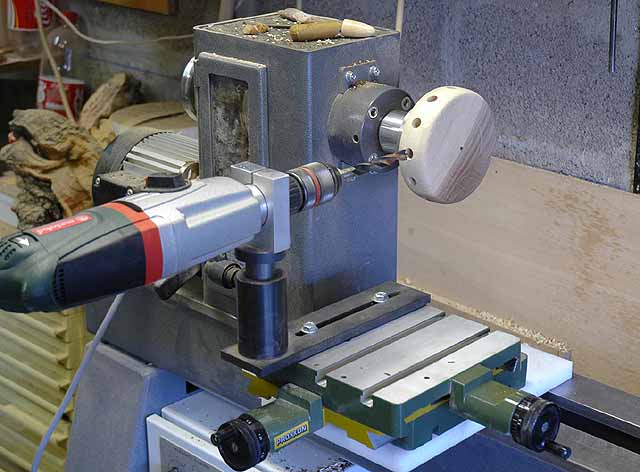

2) A ce stade, je vais percer les douze trous qui recevront les branches de l'horloge. J'utilise une perceuse montée sur un manchon fixé à ma table croisée. La poupée fixe du tour est équipée d'un diviseur à 24 positions, bien pratique pour cette opération.

3) Le diamètre de perçage est de 12 mm, la profondeur de 8 mm environ

4) Quand tous les perçages sont finis, j'enlève la queue de cochon du tour, je laisse le disque sur la queue de cochon pour l'opération future d'évidage (en cuisine, on dit que l'on "réserve")

5a) Usinage des 12 branches (longueur 220 mm). Je mets mes carrelés de frêne (un seul à la fois !) entre pointes (annulaires). En effet, une pointe annulaire et sa contre-pointe annulaire permettent de mettre au rond un carrelé de faible section sans avoir à le prendre dans les griffes.

5b) La pointe et contre-pointe annulaires

5c) J'usine la branche au diamètre constant de 18 mm, puis je pratique aux deux extrémités un épaulement sur une longueur de 7 mm, et au diamètre de 12 mm, soit le diamètre de perçage du pourtour du disque et des points cardinaux et intermédiaires (que je ferai à l'étape suivante)

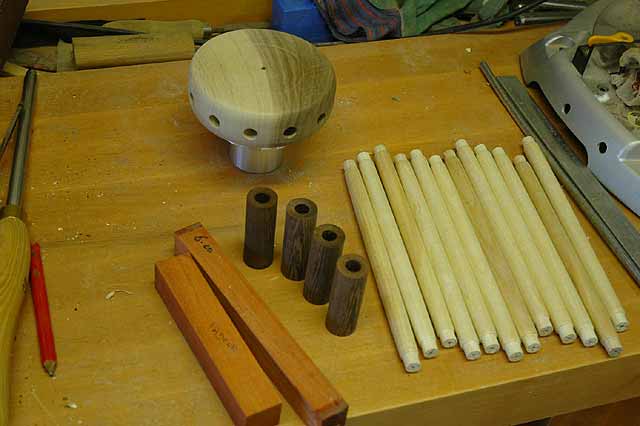

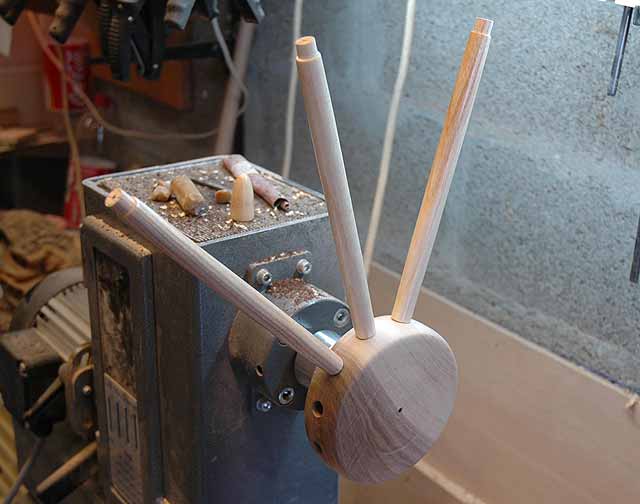

5d) Je vérifie l'ajustage des branches autour du disque (le disque est ici monté sur le tour pour la photo, mais l'ajustage peut se vérifier sur l'établi)

6)Usinage des 4 points cardinaux.

6a) Je vais commencer par usiner les 4 points cardinaux , en wengé. Après avoir débité 4 longueurs de 75 mm, je mets la première entre pointes annulaires pour amener au bon diamètre extérieur, soit 26 mm.

6b) Je monte l'ébauche sur les mors longs du mandrin, je dresse bien le bout, et je perce sur une profondeur de 10 mm et au diamètre 12 mm, soit le diamètre de l'épaulement des branches

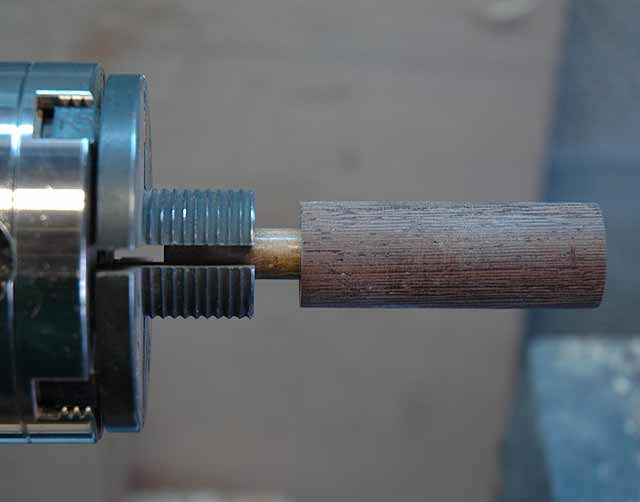

6c) J'enlève l'ébauche du mandrin, et je me sers d'un tourillon de 12 mm pris au mandrin, et sur lequel j'enfile ma pièce. J'ai enduit mon tourillon de cire pour ne pas avoir de difficulté à retirer ensuite ma pièce.

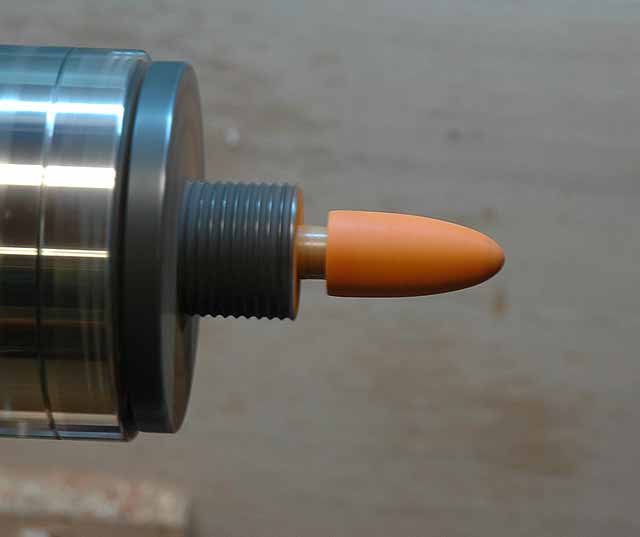

66d) Puis je profile "en l'air" le point cardinal en forme d'ogive

7) Usinage des 8 points intermédiaires : même technique pour les points intermédiaires en padouk. Longueur 45 mm, diamètre extérieur 20 mm, perçage à 12 mm, profilage en ogive

Nota : bien entendu, je ne fais pas chacun des points cardinaux ou des points intermédiaires dans cet ordre, je travaille "en série" (je mets au rond les 4 pièces, puis je les perce toutes les 4, ensuite je les profile)

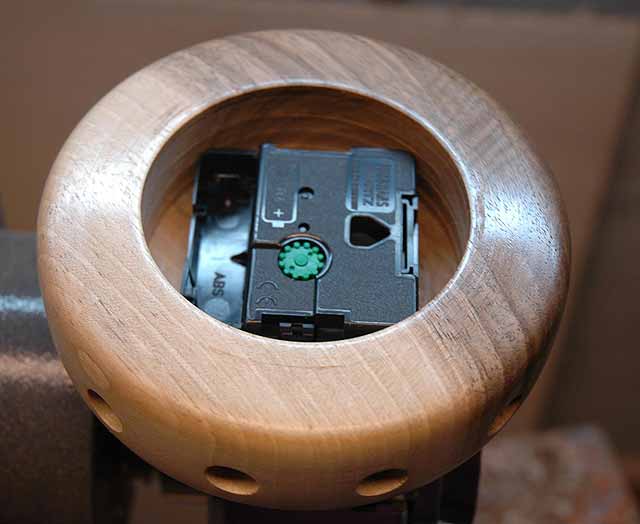

8) Empreinte pour le mécanisme d'horlogerie : je remets la queue de cochon avec le disque sur le tour, et je creuse sur une profondeur de 26 mm et un diamètre égal à la diagonale du mécanisme. La profondeur de creusage doit dépendre de l'épaisseur du disque et de la longueur de la tige du mécanisme, de façon à laisser juste l'épaisseur nécessaire au blocage du mécanisme avec sa vis

9) Je retourne le disque, je me sers du creusage pour le reprendre au mandrin afin de profiler la face qui recevra les aiguilles. je perce au centre un trou du diamètre de la tige du mécanisme

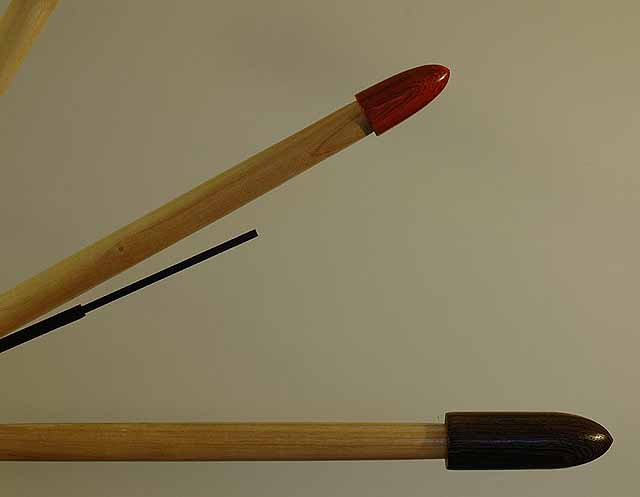

10) Le reste est de l'assemblage. Collage des points cardinaux et intermédiaires sur les branches, collage des branches sur le disque, insertion du mécanisme et montage des aiguilles.

Nota : les aiguilles longues étant introuvables, la solution est de les rallonger par collage d'un jeu supplémentaire plus étroit.

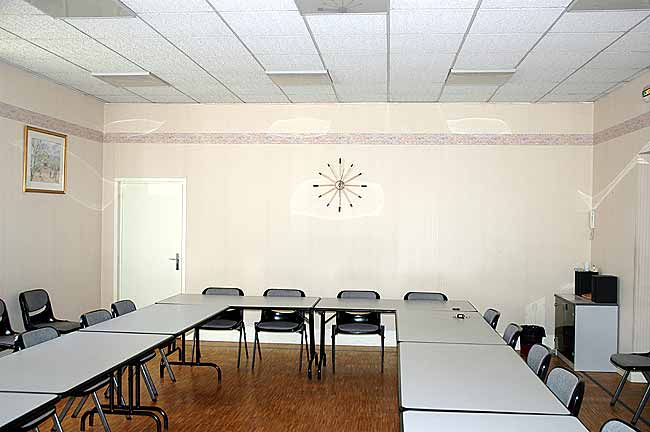

Un exemplaire de cette horloge trône sur le mur de la salle des mariages et du conseil municipal de ma commune, à qui je l'ai offerte, un deuxième exemplaire habille le mur de mon séjour
