REALISATION D'UN BALLON DE RUGBY
Dimensions : Longueur 195 mm Diamètre 100 mm
Décembre 2017
Pour réaliser mon ballon de rugby, je vais partir d'un assemblage de bois de section 120 x 120 mm et de longueur 280 mm, pour arriver à un objet fini de 190 mm de long. le plus gros diamètre sera de 110 mm. Pour réaliser cet assemblage, je vais utiliser des essences de bois contrastées, ici du wengé, du frêne et du noyer.
Le tournage ne présente pas de difficulté, il faut surtout se concenter sur la préparation des bois, essentielle pour donner un résultat agréable à l'oeil et au toucher.
 |
|
1) Les dimensions du ballon fini, et le schéma de l'usinage en escaliers
|
 |
|
2) Schéma de l'usinage en escaliers, avec en grisé les parties à "tomber"
|
 |
|
3) Schéma des débits de bois : Noyer : - 2 tasseaux rabotés de 280 x 120 x 20 mm (longueur, largeur, épaisseur) - 2 tasseaux rabotés de 280 x 80 x 20 mm (longueur, largeur, épaisseur) Frêne : - 2 tasseaux rabotés de 280 x 80 x 25 mm (longueur, largeur, épaisseur) - 2 tasseaux rabotés de 280 x 30 x 25 mm (longueur, largeur, épaisseur) Wengé : - 1 tasseau raboté de 280 x 30 x 30 mm (longueur, largeur, épaisseur) L’usinage des différents tasseaux doit être précis, afin que les bois plaquent bien entre eux au moment du collage.
|
 |
|
4) Préparation du tasseau en wengé et des 4 tasseaux en frêne
|
|
|
|
5) Collage des tasseaux frêne et wengé sur la section 30 mm (on obtient une largeur de 30 + 25 + 25 = 80 mm)
|
|
|
|

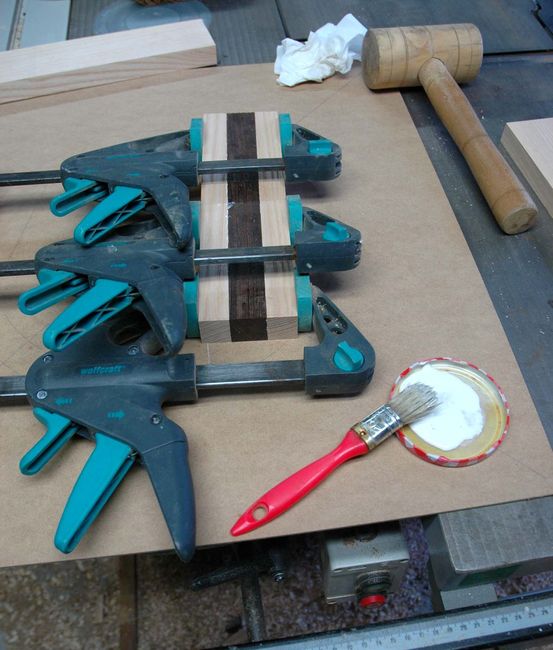

6) Et le serrage. L'encollage doit se faire par étapes, afin de poncer pour rendre la surface des deux essences uniforme avant de réaliser l'encollage suivant
|
|
|
|

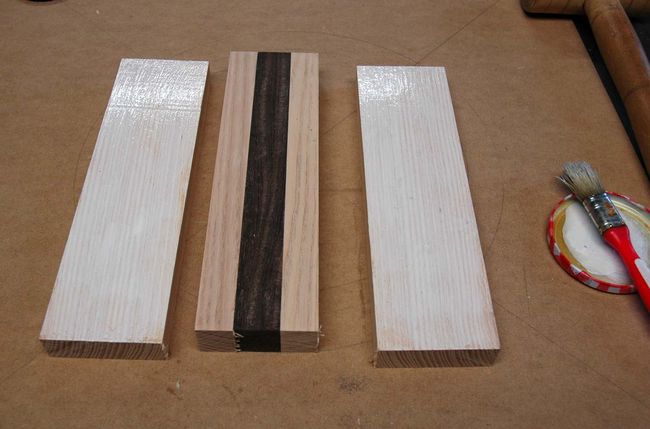

7) Après ponçage du premier assemblage, on passe à l'étape suivante, l'encollage des deux tasseaux de frêne de largeur 80 mm (largeur du wengé 30 + largeur des tasseaux de frêne 25 + 25)
|
|
|
|

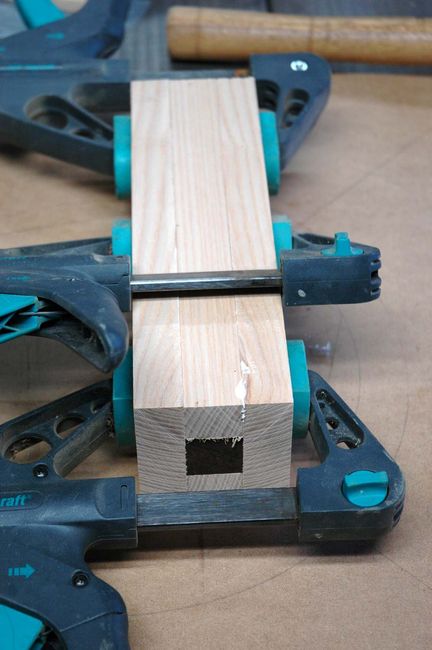

8) Encollage et mise sous presse des deux tasseaux de frêne
|
|
|
|

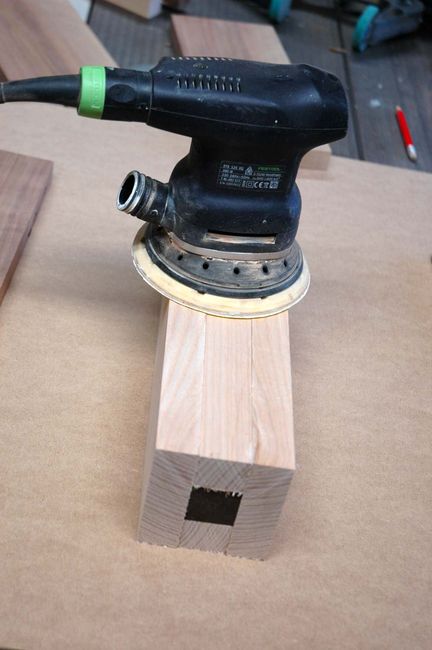

9) Une fois l'encollage réalisé, bien dresser les faces à la ponceuse, afin d'obtenir une surface bien homogène. Pour ma part, j'évite la facilité de passer le morceau à la dégauchisseuse, de crainte d'enlever trop de bois, et de compromettre la suite des opérations.
|
|
|
|
10) Préparation des 4 tasseaux en noyer, qui vont venir entourer le premier bloc frêne-wengé. Rappel : largeur 120 mm pour deux tasseaux, et 80 mm pour les deux autres, épaisseur 20 mm pour les quatre.
|
|
|
|
11) Présentation à blanc, pour vérifier avant collage que les dimensions "collent"
|
|
|
|

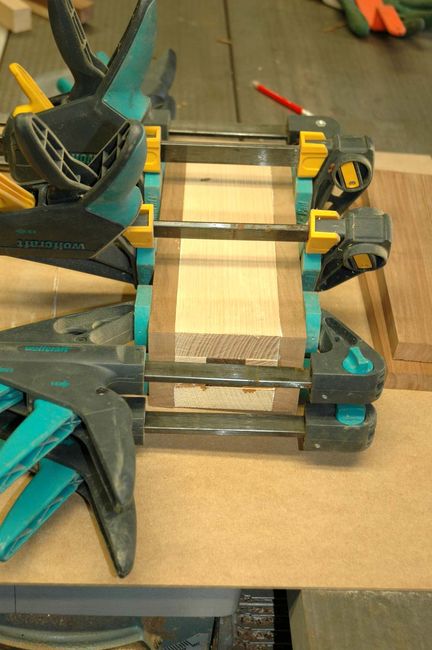

12) Encollage des deux tasseaux de noyer (largeur 80 mm) et du bloc déjà préparé (wengé/frêne) |
|
|
|

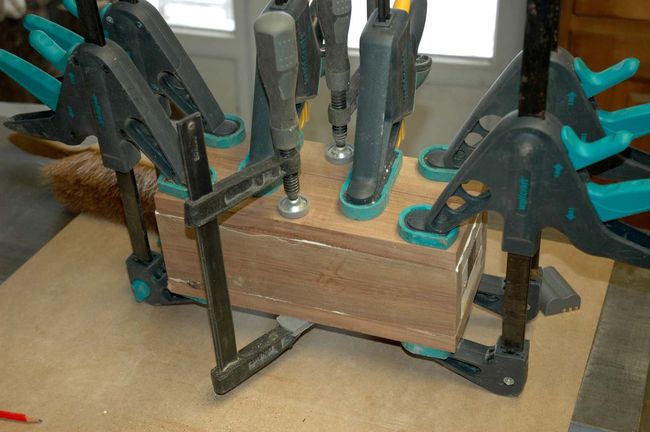

13) Encollage des deux derniers tasseaux de noyer (largeur 120 mm), après avoir poncé le résultat de l'encollage précedent.
|
|
|
|
14) Le bloc wengé-frêne-noyer est maintenant prêt à être monté sur le tour ! Soigner le centrage à la mise entre pointes, afin d'obtenir une régularité des essences au tournage. |
|
|
|

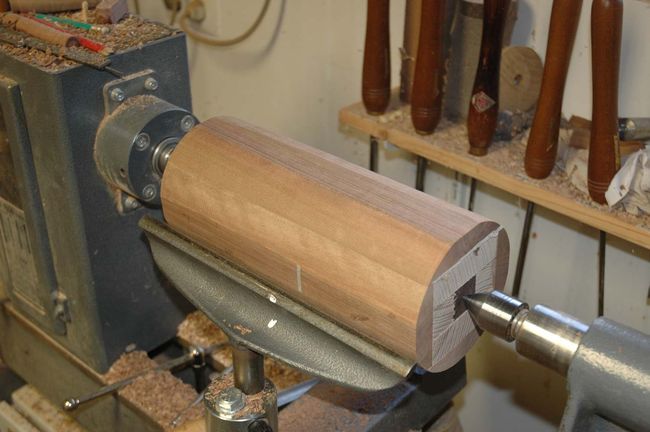

15) Je vais monter mon bloc entre pointes, pour mettre au rond, et réaliser une empreinte de 80 mm pour mettre au gobelet. Je choisis le gobelet de 80 mm compte tenu du poids du bloc de bois, surtout si je veux finir l'extrémité droite du ballon "en l'air". |
|
|
|

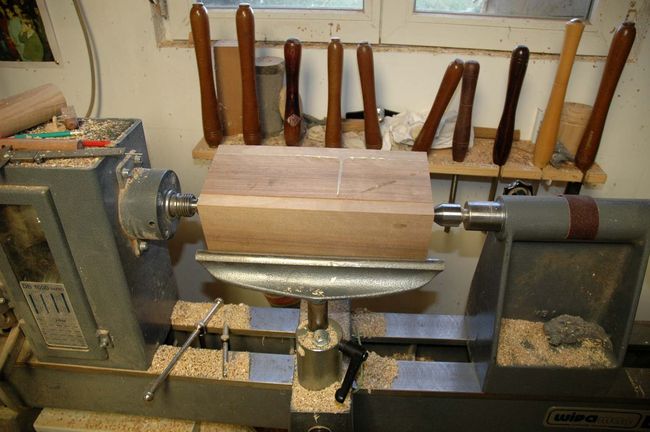

16) Prêt pour (enfin !) tourner ! |
|
|
|

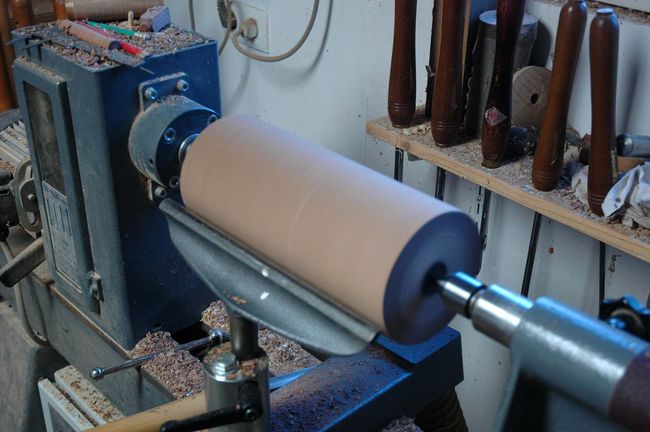

17) Voilà la mise au rond effectuée, il me reste 118 mm de diamètre, soit une marge "confortable" pour une finition à 110-115 mm Restera à réaliser une empreinte de 80 mm pour mettre au gobelet.
|
|
|
|

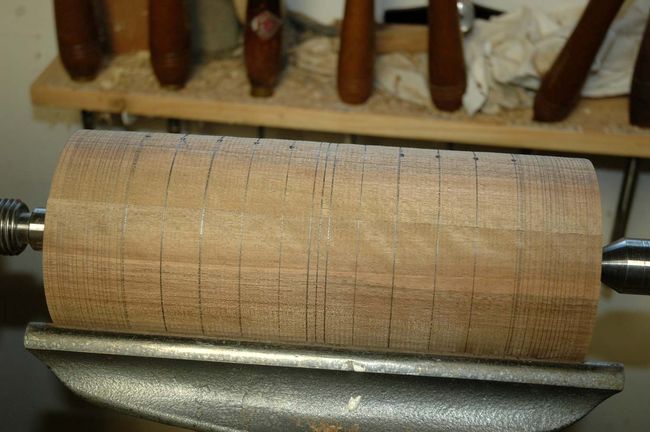

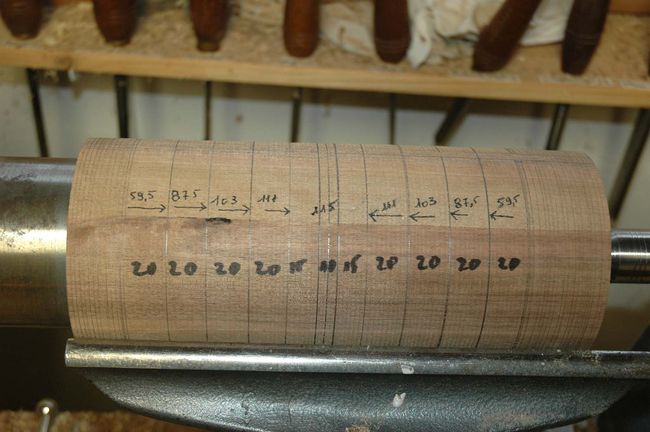

18) Le futur ballon a été mis au gobelet. Avant de continuer le tournage, je marque les différentes diamètres pour réliser les escaliers, qui me permettront d'usiner la forme ovale du ballon avec le plus de précision et de régularité possible, à droite comme à gauche.
|
|
|
|

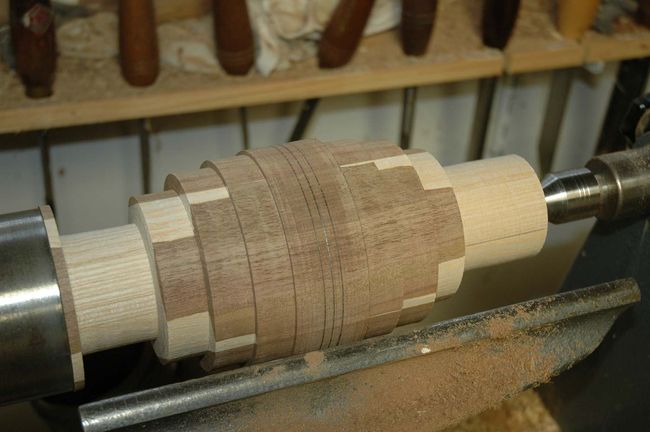

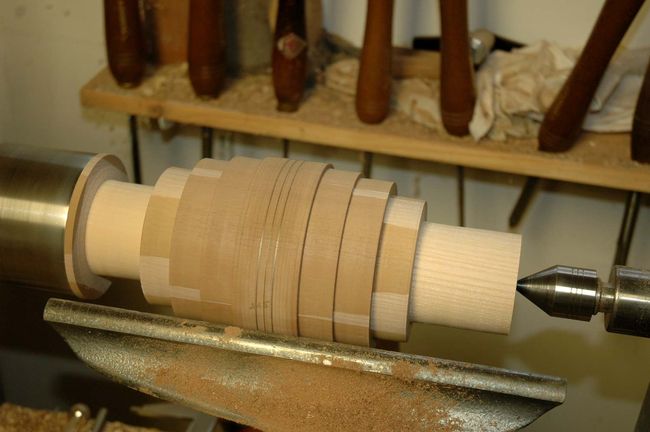

19) Je réalise l'usinage en escaliers au bédane de 10, en m'aidant du pied à coulisse
|
|
|
|
20) Puis je profile la forme du ballon avec la gouge à profiler de 12
|
|
|
|
21) J'ai tourné un petit cylindre légèrement creux, que j'intercalerai entre l'extrémité finie, poncée et polie, et la contrepointe, avant de terminer la partie gauche. J'intercale de la mèche de coton entre le cylindre et l'extrémité du ballon pour ne pas "marquer" le bois. |
|
|
|
|
|

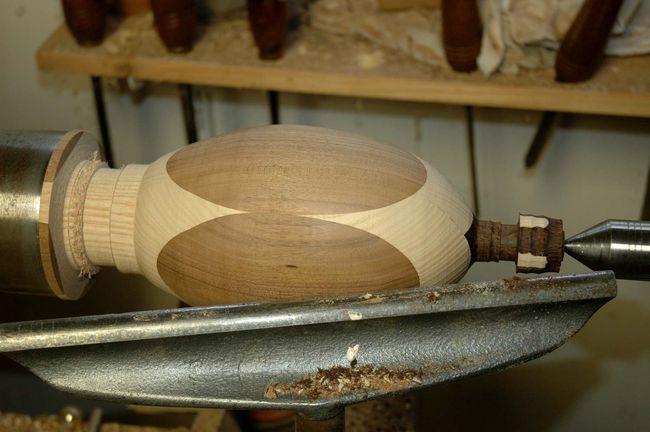

23) J'ai terminé la finition : ponçage, polissage, imprégnation d'une couche de bouche-pores ou mélamine, finition à la cire de carnauba
Reste à terminer l'extrémité gauche, en usinant le plus fin possible. La finition de cette extrémité se fera à la main (ponçage) et au disque à polir.
|
|
|
|

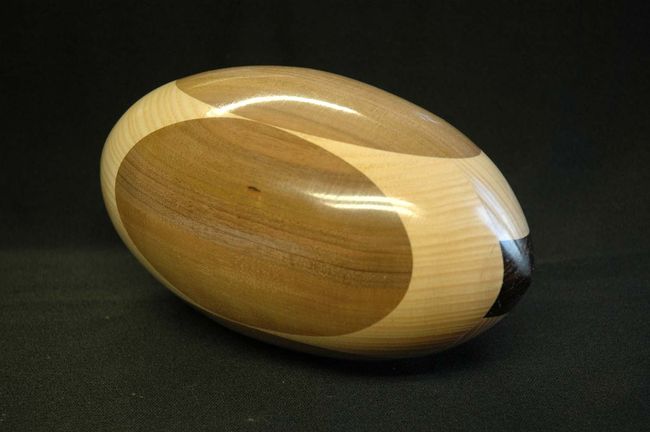

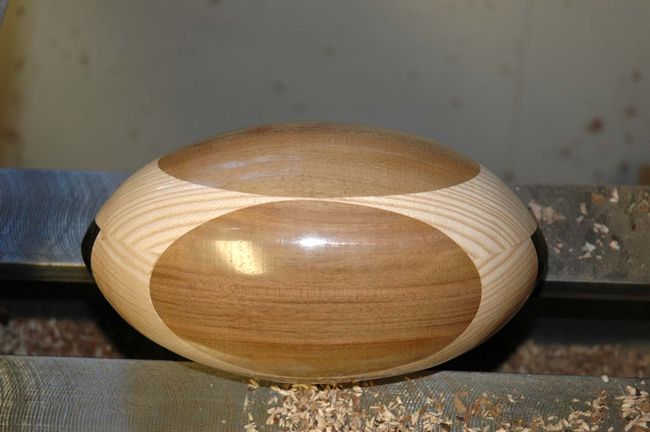

24) Voilà le ballon terminé. Reste à lui trouver un support. |
|
|
|
25) J'ai choisi de réaliser un support rappelant les poteaux de rugby. Socle en chêne, poteaux en frêne ou en hêtre |
|
|
|

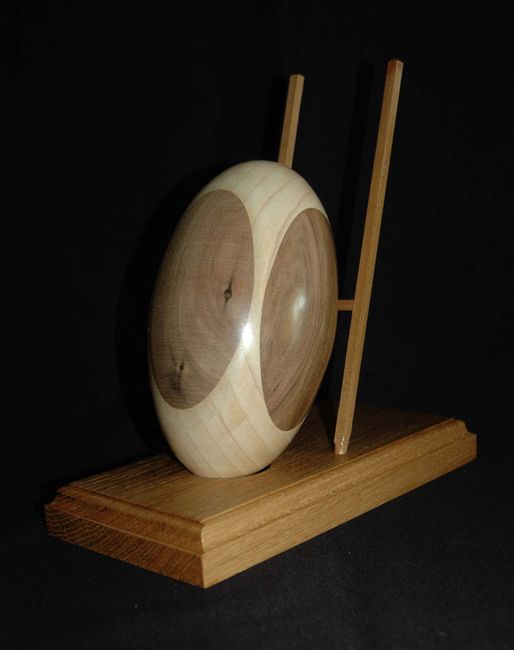

26) Ballon sur son socle
Ici, c'est le premier ballon "d'essai" que j'avais réalisé pour mon voisin amateur de rugby et lui-même ancien rugbyman
|
